Dit compact transformator station voldoet aan de eisen van oa. de netbeheerders Enexis en Liander.
Het station bevat een 630 kVA transformator voor het 10 kV net (10750/420) en een 1000 ampère laagspanningspaneel met standaard 4 afgaande 400 volt velden waarvan 2 stuks tot maximaal 400 ampère en 2 velden van 160 ampère. Daarnaast zijn er 3 reserveposities voor latere uitbreiding beschikbaar.
De afmetingen van het station zijn circa 270x190cm.
Dit compact transformator station voldoet aan de eisen van oa. de netbeheerders Enexis, Stedin en Liander.
Het station bevat een 630 kVA transformator voor het 10 kV net (10750/420) en een 1000 ampère laagspanningspaneel met standaard 2 afgaande 400 volt velden tot maximaal 630 ampère en 8 reserveposities voor latere uitbreiding.
De afmetingen van het station zijn circa 300x250cm.
Dit compacte transformator station voldoet aan de eisen van oa. de netbeheerders Enexis, Stedin en Liander.
Het station bevat een 630 kVA transformator voor het 10 kV net (10750/420V) en een 1000 ampère laagspanningspaneel met standaard 2 afgaande 400 volt velden tot maximaal 400 ampère en 6 velden tot maximaal 160 ampère voor een PV-installatie.
Deze PV-velden worden gezamenlijk gemeten voor koppeling aan een Bruto Productie Meter. De afmetingen van het station zijn circa 300x250cm.
Dit compacte transformator station voldoet aan de eisen van oa. de netbeheerders Enexis, Stedin en Liander.
Het station bevat een 1000 kVA transformator voor het 10 kV net (10750/420V) en een 1600 ampère laagspanningspaneel met standaard 2 afgaande 400 volt velden tot maximaal 630 ampère, 2 afgaande velden van 160 ampère en 7 reserveposities voor latere uitbreiding.
De afmetingen van het station zijn circa 300x250cm.
Dit compact transformator station voldoet aan de eisen van oa. de netbeheerders Enexis, Stedin en Liander.
Het station bevat een 1000 kVA transformator voor het 10 kV net (10750/420) en een 1600 ampère laagspanningspaneel met standaard 2 afgaande 400 volt velden tot maximaal 160 ampère en 12 velden tot maximaal 250 ampère voor een PV-installatie.
Deze PV-velden worden gezamenlijk gemeten voor koppeling aan een Bruto Productie Meter. De afmetingen van het station zijn circa 300x250cm.

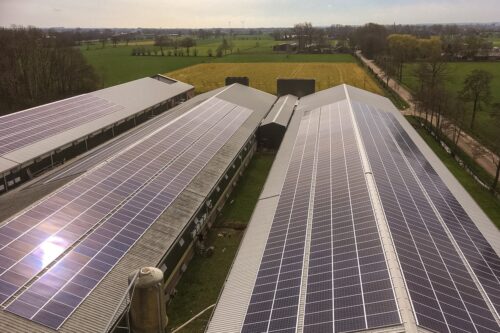

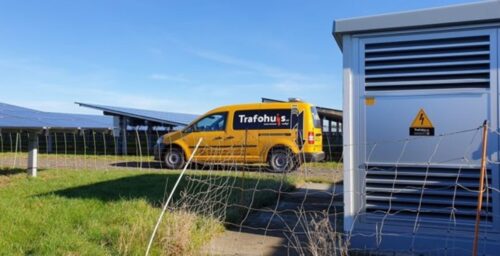

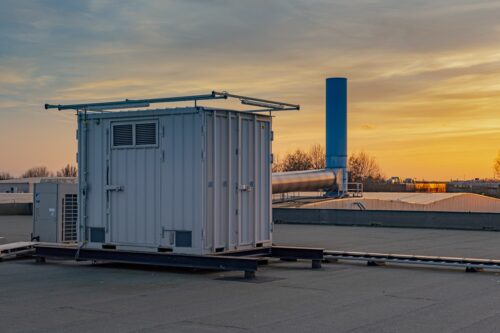

In de afgelopen jaren hebben wij diverse projecten gerealiseerd. Hieronder ziet u een kleine sectie van de verschillende projecten.
Bekijk alle projectenGedurende de afgelopen jaren hebben wij enkele honderden projecten opgeleverd, die variëren van de levering van een losse transformator, het uitwisselen en verzwaren van transformatoren, tot het leveren van meerdere stations voor grote zonnepaneelvelden, distributiecentra of tankstations.

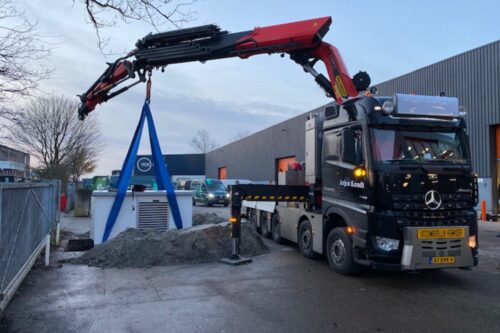

Wij begrijpen dat de wereld van energie onduidelijk en ondoorzichtig kan zijn. Door onze jarenlange ervaring op het gebied van transformatoren en schakelinstallaties zijn wij in staat om u goed te adviseren over de inrichting van uw energieproject en kunnen wij de regie met uw netbeheerder volledig uit handen te nemen. Hierdoor kunt u focussen op uw vakgebied en zorgen wij ervoor dat de door ons aangeboden installaties naar tevredenheid worden geïnstalleerd en in bedrijf worden gesteld. Naast de opbouw van het transformatorstation verzorgen wij uiteraard ook het transport naar uw locatie, het maken van de fundering voor het station en het slaan van de nieuwe aardpennen.
Stroom is voor veel mensen in Nederland een vanzelfsprekend iets. Maar wat als u meer stroom nodig heeft dan uw standaard aansluiting? Bedrijven met veel stroomverbruik kunnen tegen het feit aanlopen dat er een zwaardere aansluiting nodig is bijvoorbeeld door het plaatsen van nieuwe apparatuur, nieuwe machines, een uitbreiding, het plaatsen van zonnepanelen of door het bouwen van een nieuw pand. Dit soort stroomverzwaringen worden vaak aan de huisinstallateur gevraagd, maar ook zij hebben niet altijd ervaring met dit soort trajecten. Naast dat het een complex project is kan het ook kostbaar zijn. Wij kennen de route van klantwens naar een praktische oplossing en uitvoering. Doordat wij met zowel nieuw als gebruikt materiaal werken proberen wij altijd met de klant (of huisinstallateur) samen een maatwerkoplossing te bieden, waardoor het een iets minder kostbaar traject wordt. Voor alle duidelijkheid, hierbij de uitleg van het standaard traject.
Als eerste moet verplicht de aanvraag voor een stroomverzwaring/ een nieuwe middenspanning aansluiting gedaan worden bij de netbeheerder via de website www.mijnaansluiting.nl. Hier moeten een aantal gegevens ingevuld worden zoals het EAN nummer van uw aansluiting, de exacte locatie van het station, de capaciteit, een foto van de bestaande groepenkast etc.
Na de aanvraag krijgt u een offerte van uw netbeheerder voor de aangevraagde aansluiting. Als u hiermee akkoord gaat en de aanbetaling heeft voldaan gaat uw levertijd in. Deze levertijd kan behoorlijk oplopen. Probeer dit dus zo snel mogelijk aan te vragen.
Als u nog geen energieleverancier heeft moet u deze ook kiezen. De aansluiting is alleen voor het transport. De energie zelf wordt geleverd door een door u gekozen bedrijf.
Door uw aanvraag ben u als grootverbruiker van zakelijke energie verplicht om zelf een meetinrichting te regelen. Een meetbedrijf installeert energiemeters en leest deze uit. Deze energiemeters moet worden geijkt en mag dus alleen uitgevoerd worden door een erkend meetbedrijf. Een lijst van erkende meetbedrijven vindt u op de website van TenneT.
Waarschijnlijk heeft uw netbeheerder u laten weten dat u een transformatorstation moet aanschaffen als u deze nog niet in bezit heeft.
Wat is een transformatorstation nou eigenlijk precies? Een transformatorstation is een gebouwtje dat een of meer transformatoren herbergt om hoogspanning om te zetten naar laagspanning voor levering aan huishoudens en bedrijven. (Wikipedia). Maar wat betekent dat voor u?
De spanning die u geleverd krijgt van uw netbeheerder is hoogspanning. Omdat er maar weinig apparaten werken op deze hoge spanning moet deze naar beneden worden gebracht naar een bruikbare spanning voor uw situatie. Dat wordt gedaan door een transformator. De ringleiding van het stroomnet van de netbeheerder op uw locatie wordt ‘doorgeknipt’ en er wordt een aftakking gemaakt voor uw aansluiting. Deze kabel wordt aangesloten in een transformatorstation op een middenspanningsschakelaar. Van deze middenspanningsschakelaar gaat de spanning via de transformator naar een laagspanningsverdeler. Deze verdeler geeft u in de gewenste spanning voor uw gebouw.

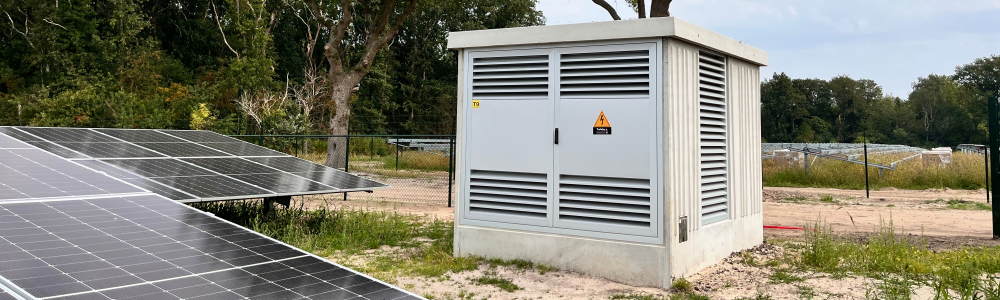

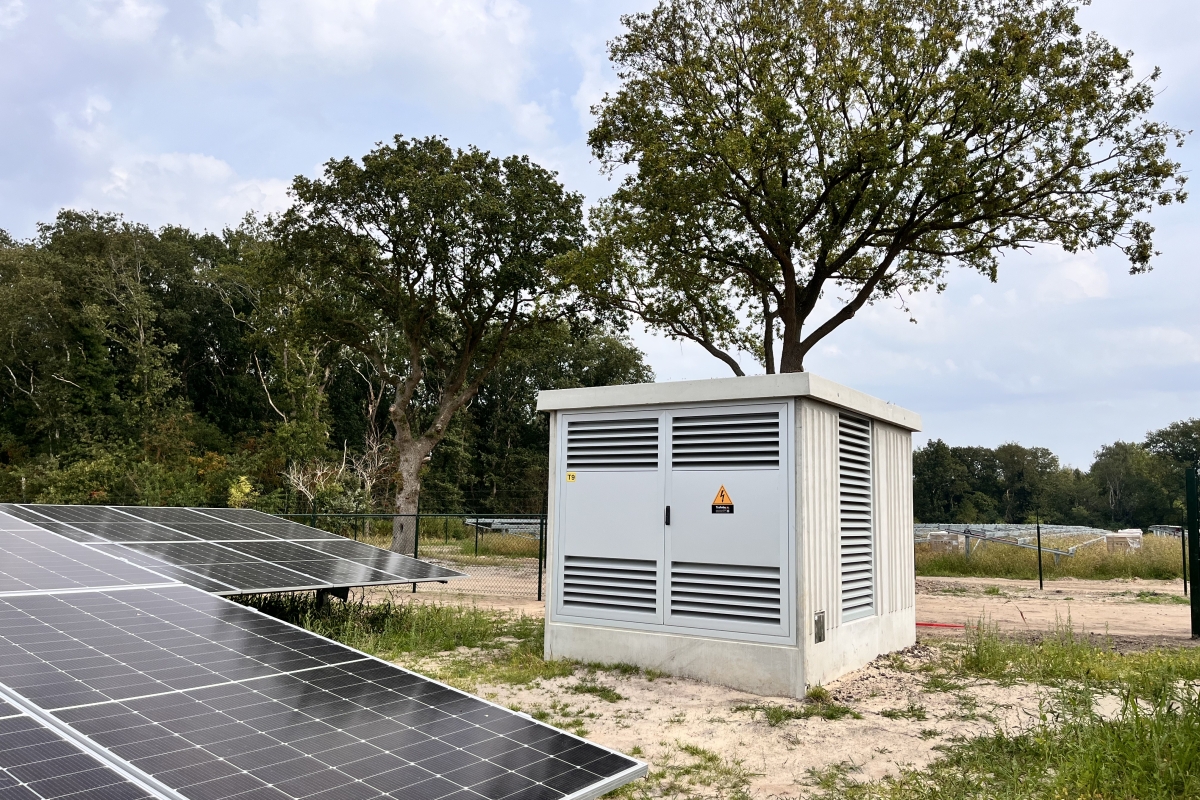

Om deze schakelaars en de transformator van behuizing te voorzien, wordt veelal gebruik gemaakt van een compact station. Een compact station is beschikbaar in veel verschillende maten en uitvoeringen, afhankelijk van het vermogen van de te plaatsen transformator. Ook de diverse netbeheerders hebben zo hun eigen plan van eisen aan de stations. Als het transformatorstation niet voldoet zal het worden afgekeurd door de Installatie Verantwoordelijke, kortweg IV-er, en zal er niet worden ingeschakeld.
Om het station te kunnen plaatsen moet een bijpassende fundering worden gemaakt om verzakking te voorkomen. Het station heeft ook een kelderruimte om de kabel in te voeren, dus die moet tevens uitgegraven worden. Als het station vervolgens is geplaatst, moet het nog worden geaard.
Als eerste een transformator, afhankelijk van de primaire spanning van uw netbeheerder en de uitgaande spanning die u wenst voor uw eigen gebruik.
Een laagspanningsverdeler, afhankelijk van uw stroomgebruik. Gaat u stroom terug leveren? Hoe groot is uw aansluiting en hoeveel afgaande groepen wenst u?
Als u deze twee elementen weet moet u als laatste nog een behuizing kiezen voor de apparatuur, een Transformatorstation. Hier zijn verschillende opties voor. Het meest voorkomende is een compact station. Dit is een betonnen huisje, dat los geplaatst kan worden. Andere opties zijn toegankelijke stations (deze zijn groter) of elementen in een ruimte in uw eigen gebouw. Dit wordt een inpandig transformatorstation genoemd.
De middenspanningsschakelaar wordt aangeleverd door de netbeheerder. Deze hoeft u dus niet aan te schaffen. Wij hebben met de meeste netbeheerders inbouwcontracten lopen. Dit betekent, dat als u bij ons het station heeft besteld en de aanvraag heeft ingediend bij de netbeheerder, wij vervolgens met netbeheerder contact opnemen en de schakelaar namens de netbeheerder inbouwen in uw station.
Hier kunt u uw eigen trafostation configureren. De configurator is zo opgebouwd dat u ook als niet specialist hier doorheen kunt lopen. Voor direct persoonlijk advies kunt u hier contact met ons opnemen. Wij hebben veel ervaring met dit soort trajecten en kunnen u veelal in een kort telefoongesprek al informeren wat u nodig heeft.
Wij hebben ook meerdere materialen, zowel nieuw als gebruikt, op voorraad staan. Op LV trading.nl staat een selectie vermeld. Als u weet wat u nodig heeft kunt u hier een kijkje nemen. Ziet u niet staan wat u nodig heeft? Niet alles staat online. Neem dan contact met ons op, zodat wij kunnen bekijken of we toch nog iets kunnen betekenen voor u.
Als het materiaal allemaal netjes is geplaatst, kan de netbeheerder het station goedkeuren, haar kabels invoeren en aansluiten. Hierna kan het station in bedrijf worden genomen. Dit onderdeel bestaat eigenlijk weer uit drie stappen:
1) De netbeheerder sluit fysiek de kabels aan op de middenspanningsinstallatie.
2) de middenspanningsschakelaar zal worden ingeschakeld.
3) De Installatie Verantwoordelijke van uw installatie zal de laagspanningsschakelaar omzetten en instellen. Het station moet in gebruik worden genomen door een IV-er.
Deze persoon is verantwoordelijk voor de installatie en is hiervoor gecertificeerd volgens NEN3840 en NEN3140.
Leveren wij uw materiaal, dan kunnen wij ook zorgen voor het in gebruik nemen van de installatie als Installatie Verantwoordelijke. Wij plannen normaliter dan dit hele traject direct met uw netbeheerder, zodat deze stappen efficiënt achter elkaar worden uitgevoerd. De samenspraak met de netbeheerder en de IV-er is hierin erg belangrijk voor een goede planning en uitvoering.
De NEN 3840 en uw netbeheerder eisen dat u een Installatie Verantwoordelijke voor uw installatie heeft. De IV-er moet geregistreerd staan bij uw netbeheerder. Als de netbeheerder moet schakelen aan de installatie moet deze persoon erbij aanwezig zijn. Dit is van belang tijdens storingen en/ of wijzigingen.
Naast de registratie van de Installatie Verantwoordelijke is het onderhoud van hoogspanningsinstallaties erg belangrijk. Vaak heeft dit helaas geen prioriteit. Veel bedrijven denken dat zolang alles nog werkt er niets aan de hand zal zijn. Helaas is dit vaak niet het geval. Het onderhoud van uw installatie is om een aantal redenen belangrijk. Overbelasting kan bijvoorbeeld warmteontwikkeling veroorzaken. Dit kan op den duur schade aan de apparatuur en zelfs uitval veroorzaken. Vocht is ook iets wat uw installatie kan aantasten en voor uitval kan zorgen. Bij schade aan de apparatuur kan zo’n dergelijke uitval ook voor langere tijd zijn. De nevenschade is vaak bij een dergelijke uitval niet te overzien.
Na het plaatsen van het transformatorstation bieden wij u de mogelijkheid om een onderhoudsabonnement bij ons af te nemen. Vanwege de toenemende vraag naar dienstverlening (beheer/onderhoud/inspectie) en consultancy op het gebied van laag- en middenspanningsinstallaties hebben wij hiervoor een dochteronderneming opgericht: IV Services BV. Vanuit deze firma kunnen wij het wettelijk verplichte IV-schap (Installatie Verantwoordelijke), inspectie en onderhoud verzorgen voor uw installatie(s). U ontvangt dan 1 keer per jaar een rapportage van de inspectie, inclusief foto's voor uw dossier. Zo verlaagt u de kans op uitval aanzienlijk.
